1. Aufgabenstellung
Im Verlauf Simulation soll ein Netzwerk mit der Simulationssoftware COMNET III simuliert
werden, wobei bei jedem Simulationslauf bestimmte Parameter geändert werden.
Der allgemeine Netzwerkaufbau gestaltet sich wie folgt:
- 1 Server
- 1 Client
- Ethernet (10 Mbit/s)
Die Simulation soll die folgenden Fragen klären:
1. Welche Auswirkungen hat die Nachrichtengröße auf die Ausnutzung der Bandbreite des Ethernets bzw. wie fern beeinflußt es die Ausnutzung der Bandbreite?
2. Welche Auswirkungen hat die Änderung Anzahl der Clients auf die Ausnutzung der Bandbreite des Ethernets bzw. in wie fern beeinflußt es die Ausnutzung der Bandbreite?
3. Welche zeitlichen Auswirkungen hat die Nachrichtengröße bezüglich der Übertragung?
4. Welche zeitlichen Auswirkungen hat die Änderung der Anzahl der Clients bezüglich der Übertragung?
5. Welche zeitliche Auswirkung hat die Nachrichtengröße auf den Transport von Frames?
6. Welche zeitlichen Auswirkungen hat die Änderung der Anzahl der Clients bezüglich des Transports von Frames?

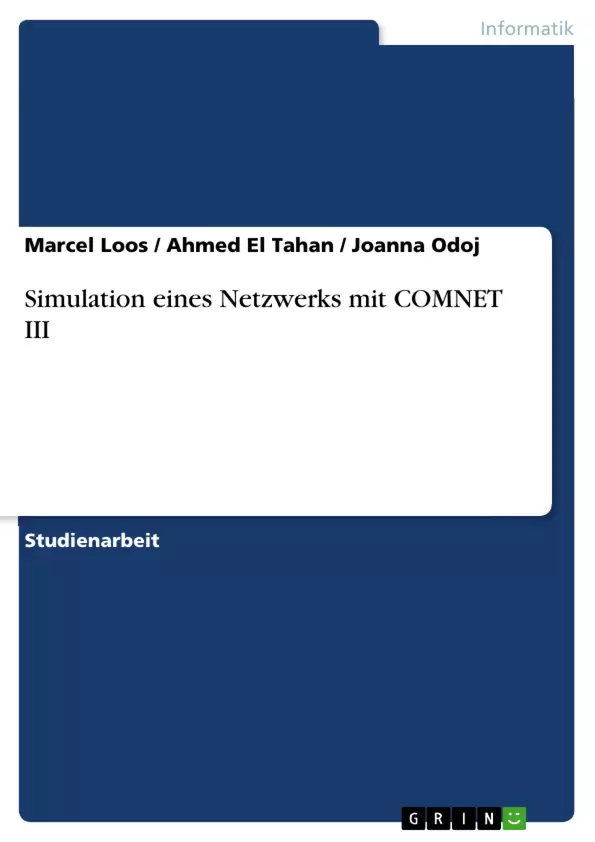

Fachhochschule Fulda
LVA: Modellierung und Simulation
Dozent: Prof. Dr. Bühler
Simulation eines Netzwerkes
mit
COMNET III
Dokumentiert im Rahmen der Lehrveranstaltung
„Modellierung und Simulation“ von Ahmed El Tahan
Joanna Odoj
Marcel Loos
